AOI kiểm tra linh kiện bo mạch – Đảm bảo độ chính xác lên đến 99,8%
Trong ngành công nghiệp điện tử, kiểm tra chất lượng linh kiện bo mạch là bước then chốt để đảm bảo hiệu suất và độ tin cậy của sản phẩm. Công nghệ AOI (Automated Optical Inspection) – kiểm tra quang học tự động – đã trở thành giải pháp tối ưu, giúp phát hiện nhanh chóng các lỗi ngoại quan như hàn thiếu, sai vị trí linh kiện, xước bề mặt,… Với độ chính xác lên đến 99.8%, AOI không chỉ nâng cao chất lượng đầu ra mà còn góp phần tối ưu hóa dây chuyền sản xuất và giảm thiểu rủi ro lỗi hàng loạt.
1. AOI là gì?
AOI (Automated Optical Inspection) là công nghệ kiểm tra quang học tự động được ứng dụng phổ biến trong các dây chuyền sản xuất điện tử hiện đại, đặc biệt trong quá trình gắn linh kiện bề mặt (SMT). Hệ thống AOI sử dụng camera độ phân giải cao kết hợp với ánh sáng và phần mềm xử lý hình ảnh để quét và phân tích bo mạch điện tử (PCB/PCBA), nhằm phát hiện các lỗi sai như: hàn lỗi, sai linh kiện, đặt lệch vị trí, thiếu linh kiện,…
Đèn AOI thường được tích hợp sau máy gắn chip (Pick & Place) hoặc sau lò hàn (Reflow Oven) để kiểm tra tự động từng sản phẩm với tốc độ cao và độ chính xác gần như tuyệt đối.
2. Các lỗi kiểm tra AOI có thể phát hiện
Hệ thống kiểm tra AOI có khả năng nhận diện nhiều lỗi trong quá trình lắp ráp bo mạch điện tử, bao gồm:
Lỗi liên quan đến linh kiện
- Không có linh kiện: AOI kiểm tra linh kiện bo mạch. Linh kiện cần thiết không được gắn lên bo mạch.
- Linh kiện sai: Linh kiện không đúng loại hoặc được đặt ở vị trí sai.
- Lệch vị trí: Linh kiện bị đặt không đúng vị trí thiết kế.
- Hướng linh kiện sai: Linh kiện được gắn với góc xoay không chính xác.
- Linh kiện nghiêng : Linh kiện dựng đứng hoặc nghiêng do lỗi hàn hoặc cố định không đúng.
Lỗi mối hàn
- Hàn thiếu: Mối hàn không đủ độ kết dính, ảnh hưởng đến tính dẫn điện.
- Hàn dư: Mối hàn quá nhiều gây nguy cơ chập mạch hoặc làm hỏng linh kiện.
- Vảy hàn: Các hạt hàn nhỏ vương vãi trên bo mạch, có thể dẫn đến chập mạch.
- Mối hàn cầu: Mối hàn kết nối nhầm các điểm không liên quan, gây chập mạch.
- Hàn rỗ: Mối hàn chứa lỗ rỗng bên trong, làm giảm độ dẫn điện.
Lỗi trên bo mạch
- Hư hỏng mạch in: Đường mạch bị đứt, gãy hoặc lỗi trong quá trình sản xuất.
- Lỗ bị tắc: Các lỗ lắp linh kiện bị chặn bởi vật liệu dư thừa hoặc lỗi gia công.
- Vật lạ bám dính: Mảnh vụn, bụi hoặc tạp chất trên bo mạch có thể gây chập mạch.
- Lỗi mạ kim loại: Lớp mạ kim loại bị ăn mòn hoặc không đạt yêu cầu, ảnh hưởng đến hiệu suất mạch.
- Pad tiếp xúc bong tróc: Lớp kim loại tiếp xúc với linh kiện bị bong, làm mối hàn không bền.
Với khả năng phát hiện chính xác các lỗi này, AOI đóng vai trò thiết yếu trong việc đảm bảo chất lượng bo mạch điện tử. Việc loại bỏ sớm các sản phẩm lỗi trong dây chuyền sản xuất giúp giảm thiểu tỷ lệ lỗi, tiết kiệm chi phí và nâng cao độ tin cậy của sản phẩm.
>> ĐĂNG KÝ NHẬN SETUP DEMO: TẠI ĐÂY

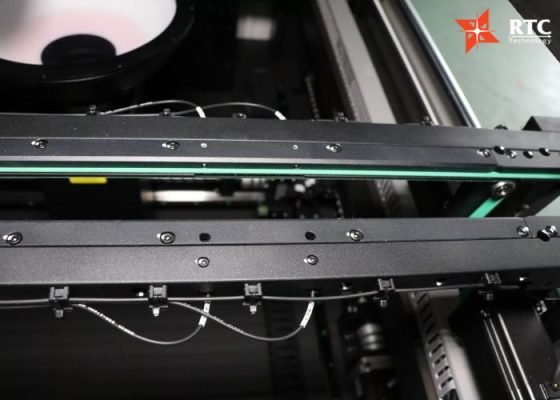

AOI giúp phát hiện lỗi trên linh kiện điện tử
3. So sánh AOI với kiểm tra thủ công và các công nghệ khác
Trong quá khứ, nhiều nhà máy vẫn phụ thuộc vào kiểm tra thủ công bằng mắt thường. Tuy nhiên, cách này dễ xảy ra sai sót do yếu tố con người, đặc biệt với các bo mạch có mật độ linh kiện cao. So với phương pháp thủ công, AOI hoạt động ổn định, khách quan và cho kết quả đồng nhất.
Ngoài ra, AOI cũng được so sánh với một số công nghệ hiện đại khác như:
X-ray (AXI): kiểm tra mối hàn chì chìm (BGA, QFN), nhưng chi phí cao và thời gian kiểm tra chậm hơn AOI.
ICT (In-Circuit Test): kiểm tra điện, tiếp xúc chân linh kiện, nhưng khó phát hiện lỗi ngoại quan và không phù hợp với mọi thiết kế mạch.
=> AOI phù hợp để kiểm tra lỗi ngoại quan – một phần không thể thiếu trong dây chuyền sản xuất SMT.
4. Ưu điểm vượt trội của AOI trong sản xuất SMT
Công nghệ AOI ngày càng phổ biến vì mang lại nhiều lợi ích vượt trội:
- Tốc độ cao: kiểm tra hàng trăm bo mạch chỉ trong vài phút
- Độ chính xác cao: lên tới 99.8% trong phát hiện lỗi ngoại quan
- Tự động hóa hoàn toàn: không phụ thuộc vào kỹ thuật viên
- Lưu trữ & truy xuất dữ liệu kiểm tra: hỗ trợ truy tìm lỗi theo lô sản xuất
Nhờ những ưu điểm này, AOI đang trở thành giải pháp kiểm tra tiêu chuẩn trong các nhà máy điện tử, giúp doanh nghiệp nâng cao chất lượng sản phẩm và đáp ứng các yêu cầu khắt khe từ khách hàng toàn cầu.
5. Vì sao AOI có thể đảm bảo độ chính xác lên đến 99,8%?
Hệ thống AOI (Automated Optical Inspection) hiện đại có thể đạt độ chính xác lên tới 99.8% nhờ sự kết hợp giữa công nghệ quang học tiên tiến, phần mềm xử lý mạnh mẽ và cơ chế học mẫu thông minh. Dưới đây là những yếu tố then chốt tạo nên độ chính xác vượt trội đó:
Camera có độ phân giải cao
Camera đóng vai trò vô cùng quan trọng trong hệ thống AOI. Các dòng máy hiện đại được trang bị camera công nghiệp có độ phân giải từ 5MP đến 20MP hoặc cao hơn, cho phép thu nhận hình ảnh chi tiết ở cấp độ vi mô. Nhờ vậy, các lỗi cực nhỏ như rỗ thiếc, nứt chân linh kiện hay sai lệch vị trí đều được phát hiện chính xác.
Ánh sáng LED đa hướng
Nguồn sáng LED chuyên dụng trong AOI không chỉ có cường độ ổn định mà còn được bố trí theo nhiều góc chiếu khác nhau (top light, side light, ring light…), giúp tăng độ tương phản bề mặt và làm nổi bật các khuyết tật khó thấy như thiếc thừa, xước hoặc bóng mờ.
Thuật toán xử lý hình ảnh + AI
Các thuật toán xử lý ảnh thông minh kết hợp cùng AI (nếu được tích hợp) cho phép hệ thống không chỉ so sánh hình ảnh với mẫu chuẩn mà còn tự học, nhận diện mẫu lỗi mới và giảm thiểu overkill (báo lỗi sai). Điều này giúp nâng cao độ chính xác đồng thời tiết kiệm thời gian hiệu chỉnh.
Cơ chế học mẫu và phân tích sai lệch
AOI sử dụng “Golden Board” – bảng mạch mẫu chuẩn làm cơ sở so sánh. Hệ thống sẽ phân tích độ sai lệch từ hình ảnh thực tế và xác định ngưỡng lỗi cho phép, đảm bảo phân loại đúng sản phẩm lỗi mà không ảnh hưởng đến tốc độ kiểm tra.
6. Lợi ích khi triển khai AOI trong sản xuất
Nâng cao chất lượng sản phẩm, giảm lỗi hàng loạt
Việc ứng dụng AOI (Automated Optical Inspection) trong dây chuyền sản xuất giúp kiểm soát chất lượng sản phẩm một cách chặt chẽ và chính xác. Hệ thống AOI sử dụng camera quang học kết hợp phần mềm xử lý hình ảnh để phát hiện nhanh chóng các lỗi như: sai vị trí linh kiện, hàn thiếu, ngược cực, sai giá trị, hoặc thiếu linh kiện. Việc phát hiện lỗi từ sớm giúp ngăn chặn hàng loạt sản phẩm lỗi đi tiếp vào các công đoạn sau, giảm thiểu rủi ro và tiết kiệm chi phí khắc phục.
Giảm phụ thuộc vào kiểm tra thủ công
So với kiểm tra thủ công vốn phụ thuộc nhiều vào kinh nghiệm và độ tập trung của kỹ thuật viên, AOI hoạt động ổn định, liên tục và cho kết quả nhất quán. Việc giảm phụ thuộc vào con người không chỉ giúp tăng độ chính xác mà còn hạn chế tình trạng bỏ sót lỗi do yếu tố chủ quan, đặc biệt khi sản lượng sản xuất lớn và tần suất kiểm tra cao.
Tăng tốc độ sản xuất, tiết kiệm chi phí nhân công
AOI có khả năng kiểm tra hàng trăm bo mạch mỗi giờ, với thời gian kiểm tra trung bình chỉ vài giây cho mỗi sản phẩm. Tốc độ xử lý vượt trội này giúp rút ngắn thời gian kiểm tra, tăng năng suất tổng thể của dây chuyền. Ngoài ra, việc thay thế kiểm tra thủ công bằng hệ thống tự động cũng giảm chi phí nhân công, đặc biệt trong bối cảnh chi phí lao động ngày càng tăng.
Dễ dàng truy xuất nguồn gốc khi có lỗi phát sinh
Hệ thống AOI cho phép lưu trữ toàn bộ dữ liệu hình ảnh và kết quả kiểm tra của từng bo mạch. Nhờ đó, khi có lỗi phát sinh ở khách hàng, doanh nghiệp có thể dễ dàng truy xuất lại lô sản xuất, hình ảnh và nguyên nhân lỗi, từ đó đưa ra giải pháp khắc phục nhanh chóng và minh bạch. Đây là yếu tố quan trọng trong việc đảm bảo chất lượng và bảo vệ uy tín thương hiệu.
Giảm rủi ro bị trả hàng, tăng uy tín với khách hàng OEM/ODM
Khách hàng OEM/ODM thường có yêu cầu rất cao về tỷ lệ lỗi sản phẩm. AOI giúp doanh nghiệp kiểm soát chặt chẽ chất lượng đầu ra, từ đó hạn chế tình trạng hàng lỗi lọt ra thị trường. Việc duy trì tỷ lệ lỗi thấp sẽ giảm nguy cơ bị trả hàng.
>> ĐĂNG KÝ NHẬN SETUP DEMO: TẠI ĐÂY
Sử dụng AOI giúp giảm lỗi, nâng cao hiệu quả sản xuất
7. Case Study: Ứng dụng đèn AOI trong kiểm tra linh kiện bo mạch – Giải quyết bài toán kiểm tra ngoại quan chính xác
Yêu cầu bài toán của khách hàng
Một doanh nghiệp sản xuất thiết bị điện tử hàng đầu tại Việt Nam cần triển khai hệ thống kiểm tra ngoại quan tự động sau quá trình hàn linh kiện SMT. Yêu cầu đặt ra là hệ thống cần phát hiện các lỗi vi quan sát bằng mắt thường, bao gồm:
- Xước, bẩn, thiếu thiếc tại cổng USB
- Thiếu, vỡ linh kiện SMD
- Lỗi mối hàn: ít thiếc, thiếc bị bè/gai
- Linh kiện sai vị trí hoặc sai chủng loại (chữ in nhỏ, linh kiện gần giống nhau)
- Đặc biệt, khách hàng yêu cầu hệ thống phải hoạt động chính xác, nhanh chóng, có khả năng tích hợp vào dây chuyền hiện tại.
Thách thức trong thực tế sản xuất
Việc kiểm tra ngoại quan đối mặt với nhiều thách thức:
- Không thể nhìn thấy vết xước hoặc thiếu thiếc nếu chỉ quan sát trực tiếp bằng mắt thường.
- Sản phẩm có kích thước lớn nhưng lỗi lại rất nhỏ, do đó camera độ phân giải thấp không đủ khả năng nhận diện.
- Các lỗi về thiếc rất khó phân biệt nếu dùng ánh sáng thường và thuật toán cơ bản.
- Nhiều linh kiện gần giống nhau, chỉ khác mã hoặc ký hiệu nhỏ, khó phát hiện nếu không có xử lý hình ảnh nâng cao.
Giải pháp do RTC Technology đề xuất và triển khai
Sau khi khảo sát và đánh giá yêu cầu, RTC đã đưa ra giải pháp tổng thể bao gồm:
- Đặt camera chéo góc để kiểm tra mối hàn và vết xước ở cổng USB, giúp ghi nhận chi tiết bề mặt thiếc và vùng lân cận.
- Sử dụng camera công nghiệp độ phân giải cao 20MP, đảm bảo độ rõ nét khi kiểm tra những lỗi cực nhỏ.
- Tích hợp hệ thống đèn AOI chuyên dụng, tạo ánh sáng định hướng và phân cực để tăng độ tương phản bề mặt thiếc – giúp phân biệt thiếc ít/nhiều/gai chính xác hơn.
Ứng dụng song song các thuật toán xử lý hình ảnh nâng cao như:
- OCR (nhận diện ký tự trên linh kiện).
- Count pixel, blob detection, color blob.
- Các loại filter và threshold tùy biến theo lớp linh kiện.

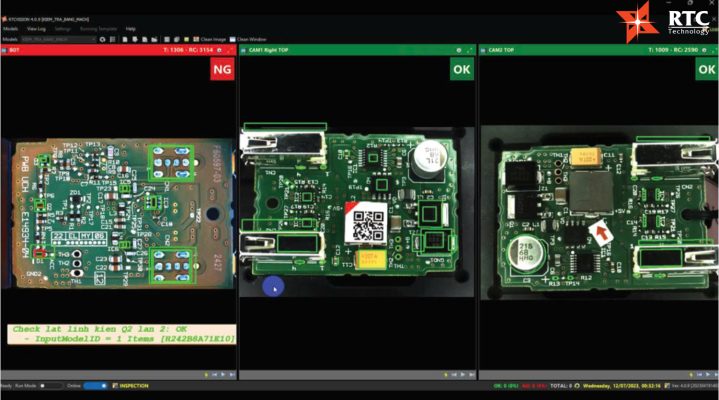

Dự án AOI kiểm tra linh kiện bo mạch của RTC
Kết quả đạt được
Sau khi tích hợp giải pháp AOI của RTC vào dây chuyền kiểm tra, khách hàng đạt được hiệu quả ấn tượng:
Toàn bộ các lỗi yêu cầu đã được xử lý chính xác trong thời gian kiểm tra nhanh dưới 2s/board.
Tỷ lệ underkill (bỏ sót lỗi) < 0.5% – đạt chuẩn kiểm soát chất lượng khắt khe.
Tỷ lệ overkill (báo sai lỗi) < 5%, dễ dàng hiệu chỉnh và đào tạo lại mô hình.
Khách hàng hoàn toàn hài lòng với độ chính xác và khả năng mở rộng hệ thống.
Kết luận
Giải pháp đèn AOI kết hợp xử lý ảnh nâng cao do RTC Technology Việt Nam cung cấp đã chứng minh khả năng kiểm tra chính xác các lỗi ngoại quan cực nhỏ mà mắt thường hay camera thường không phát hiện được. Đây là bước tiến quan trọng trong chuyển đổi số kiểm tra chất lượng tại các nhà máy điện tử hiện đại.
Liên hệ với RTC Technology để được tư vấn và Demo về giải pháp AOI kiểm tra linh kiện bo mạch.
Hotline: 0981264068
Email: info@rtc.edu.vn.
>> ĐĂNG KÝ NHẬN SETUP DEMO: TẠI ĐÂY
